【案例名称】：大型机床类设备解决方案
【发布时间】：2014.11.06
【访客人数】：

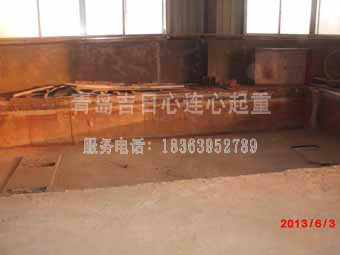

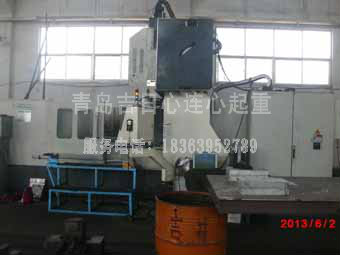

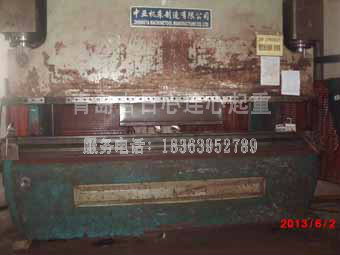

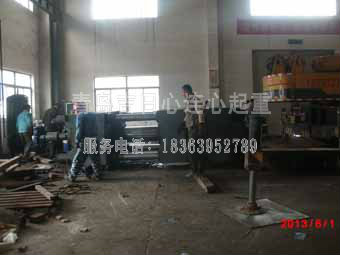

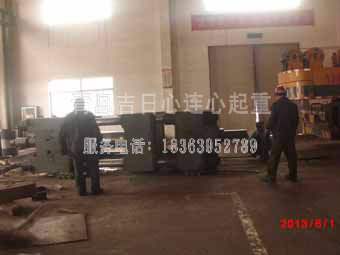

2013年5月16日—6月7号黄岛区全能重工老厂搬新厂40吨镗床等设备拆装吊装安装拖拉现场。

施工方法

1、 机床设备拆除： 机床现安装方式有三种，第一种为减震垫，机床底座距地面30-50mm，第二种为铁垫板，混凝土浇灌，第三种为直接放置到地平上。机床的安装形式为两种，一种为整体或独立式，另一种为分体式。一部分设备精度高、体积大，拆除时需要采取保护

措施，减少震动和碰撞。精密元器件或脆弱的配件需拆除下来，装箱保护。
(1) 拆除时，先拆除机床电缆，端子用号码或文字做编号，同设备包扎牢固；精密元器件或零星配件拆除，编号后装箱，必要时拍照留存。需业主技术人员配合确认。
(2) 分体设备，拆除油箱、罩壳、光学设备等配件。油管管口用塑料布 包扎，螺栓、螺丝和密封装袋并编号；罩壳、设备拆除前作记号，拆除后装箱运输。如投影仪、数控机床。

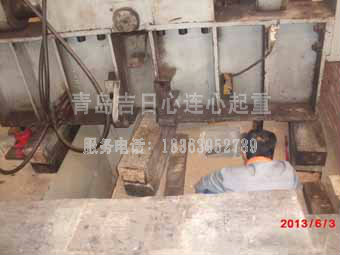

(3) 检查机床设备联接情况，确认有无关联，解除后准备拆除。减震垫 安装的，如果机床底座和地平间距超过40mm，直接用叉车起吊；间距小于40mm的，用撬杠抬高后，加装方木支撑；垫片安装的，先铲除混凝土，断开垫片；直接安装在地平上的设备（如投影仪、数控

机床），外壳是落地式的，用尼龙吊带挂穿过设备支撑结构，起吊加装方木，为保证设备的平稳，分两端依次起吊。
(4) 叉车起吊时，从机床横向起运，叉车两支撑臂间距不小于机床长度 的三分之一；机床长度超过5米，两端放置滚杠或用两辆液压升降小车托运出厂。

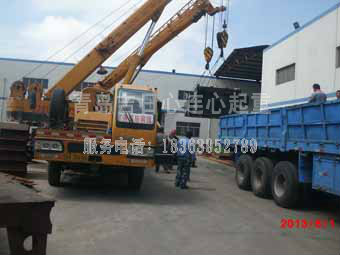

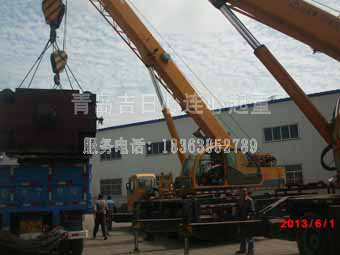

2、 设备吊装：  采用汽车吊与叉车配合并用的方式进行，吊装前首要条件是保护好设备，对超长、超宽、超高的设备在双方协商共识后，解体搬迁。
3、 设备运输：  设备零星件装箱运输；装车时主体设备放置在垫木上，必须用钢丝绳或倒链固定，必要时做金属支撑加固；运输多台设备，两设备间加装木方支撑保护，避免碰撞；所有运输设备或配件用雨布遮盖，防止灰尘和下雨。
4、 设备安装：  设备安装均采用防震垫的方式，依据业主提供机床平面布置图，按照设备编号，确定机床位置。机床放置于基础上，应在自由状态下找平，然后将地脚螺栓均匀地锁紧。原则上保证原设备的安装精度要求，对不能达到要求的设备经双方共同协商确定维

修方案解决。
 5、 安装中应注意事项：
(1) 机床的起吊和就位，应使用制造厂提供的专用起吊工具，如果没有必须选择好正确的吊点部位起吊和就位。
(2) 基础及位置，机床应安装在牢固的基础上，位置应远离震源；避免阳光照射和热辐射；放置在干燥的地方，避免潮湿和气流的影响。机床附近若有震源，在基础四周必须设置防振沟。
(3) 机床几何精度检验合格后，需要对整机进行清理。用浸有清洗剂的棉布或绸布，不得用棉纱或纱布。清洗掉机床出厂时为保护导轨面和加工面而涂的防锈油或防锈漆。清洗机床外表面上的灰尘。在各滑动面及工作面涂以机床规定使滑油。
(4) 仔细检查机床各部位是否按要求加了油，冷却箱中是否加足冷却液。机床液压站、自动间润滑装置的油是否到油位指示器规定的部位。
