2015年6月13日威海环翠区大型锅炉吊装安装运输现场

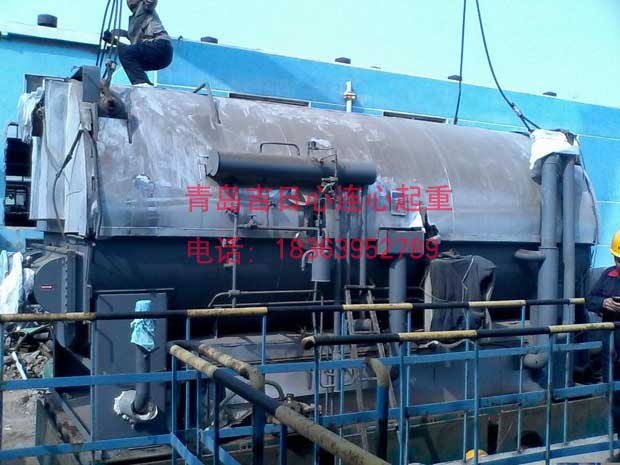

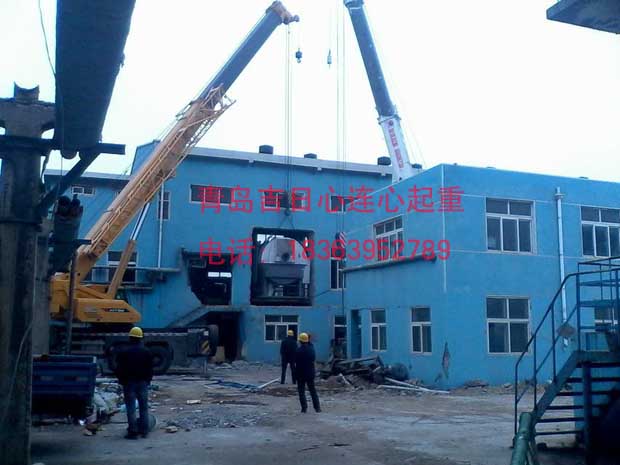

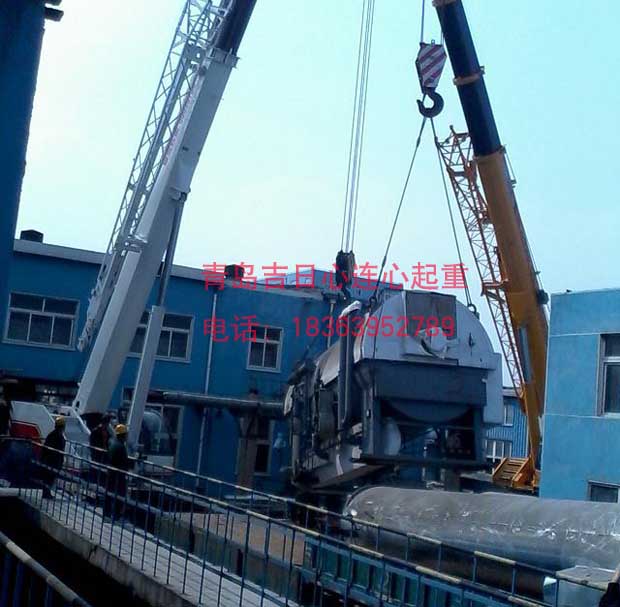

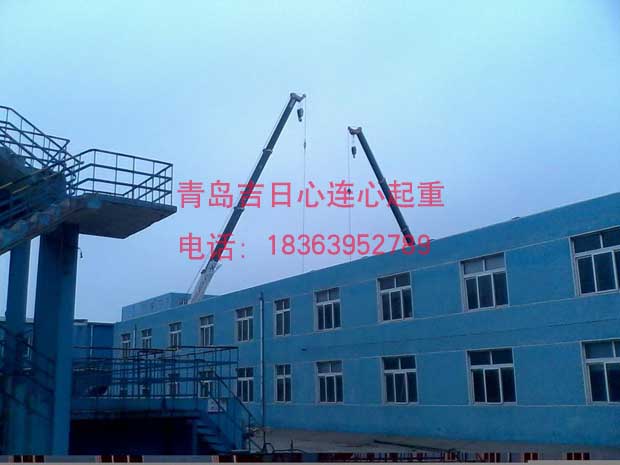

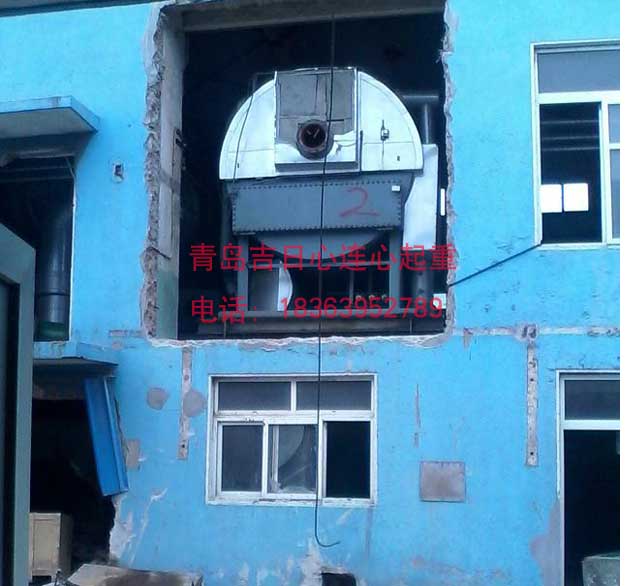

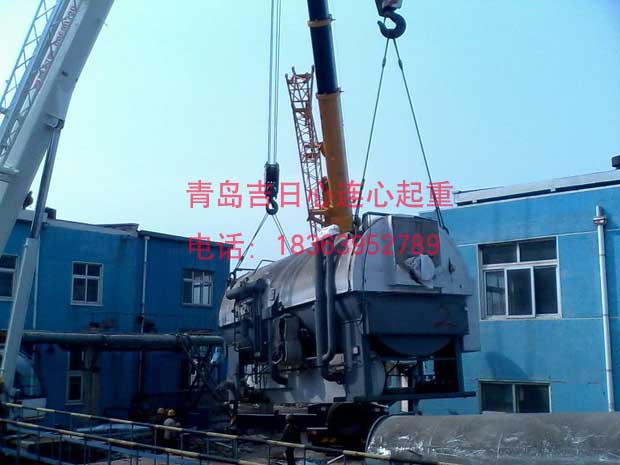

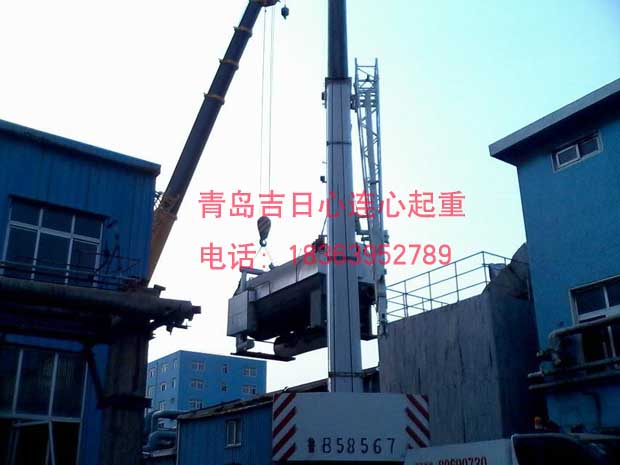

      2015年6月13日青岛心连心起重有限公司在威海环翠区为某企业进行的大型锅炉吊装安装运输现场：

     锅炉是供热工程的产热设备，且在一定的温度和压力下运行，其产品制造及安装质量、运行操作及管理水平都直接影响设备运行的安全性、稳定性及经济性。
　　 锅炉安装有整体快装、现场组装、散装等方式。锅炉安装工程应由经资质审查批准，符合安装范围的专业施工单位进行安装。为保证锅炉的安装质量，国家和制造厂对锅炉安装的质量都有明确的规范，供锅炉监督和安装工作参照。安装单位安装时除应按设计要求，并参照锅炉制造厂有关技术文件施工外，对于锅炉额定工作压力不大于1.25MPa、蒸发量不大于10t／h、热水温度不超过130℃的采暖和热水供应的整体锅炉，应遵照《建筑给水排水及采暖工程施工质量验收规范》(GB 50242—2002)的规定。对于工作压力不大于2．5MPa，蒸发量不大于35t／h的现场组装或散装锅炉，可遵照《机械设备安装工程施工及验收通用规范》(GB 50231—98)及《工业锅炉安装工程施工及验收规范》(GB 50273—98)的有关规定进行施工。锅炉本体及其附属设备管道的安装，应遵照《工业金属管道工程施工及验收规范》(GB 50235—97)的规定进行。
　　 整体快装锅炉的安装工艺较为简单，本章将重点介绍现场散装锅炉的安装技术。其安装的工艺流程如下：
第一节 施工安装前的准备工作
　　 承装锅炉的安装单位，须经当地锅炉安全监察部门审查批准，并持有许可证后，才有资格进行锅炉安装。锅炉安装前，须编制施工组织设计(施工方案)，并将其连同锅炉房平面及设备布置图等有关技术资料，送交当地锅炉安全监察机构，经审批同意后方可进行施工，施工单位应充分做好施工准备工作。
　　 一、技术准备
　　 所谓技术准备，就是指施工单位在施工前，组织有关技术人员在技术负责人的主持下，熟悉施工图纸、查阅技术资料和施工验收规范等技术性准备工作。同时进行现场调查，了解土建进度和与安装工作有关的问题，设备到场情况，建设单位的协作能力等。然后根据各方面的情况编制施工设计，全面规划施工活动。一般情况下，施工设计应包括：施工进度计划、施工技术措施、施工活动平面图、质量与安全措施、材料设备计划和劳动力计划等，形成一套完整的技术性文件，用以指导施工过程的各项工作。
　　 锅炉安装，是一项比较复杂的技术性工作，其安装的基本技术要求如下：
　　 1．准确性
　　 准确性指锅炉本体各个组成部件在产品检验、校正、组合、安装全过程中，其尺寸、形状、安装位置(垂直、水平、标高、中心距等)，均应反复检测、调整，使其偏差严格控制在规范规定的允许偏差范围内。否则，超过允许偏差范围的安装结果，在热运行状态下将产生超过设计负荷的热应力，造成设备和管路的意外变形，这是锅炉投人运行后产生运行事故最严重的隐患之一。
　　 2．严密性
　　 严密性指锅炉本体及其辅助系统在安装后的严密程度，也是保证锅炉运行安全可靠的重要环节。为此，在安装全过程中必须采取多方面的技术措施，以取得安装的严密效果。如对设备和安装用料的严格质量检验；确保螺纹、法兰、焊接、胀接的接口质量；确保燃烧室砌筑的质量；严格进行安装后的水压试验，系统试验，漏风、渗油、通水试验；严格机械设备安装后的单机试运转，机组的蒸汽严密性试验等，并使这些检验、试验、试运转、试运行记录和验收记录作为交工验收的技术资料。
　　 3．热胀性
锅炉安装在常温下进行，投入运行后，在高温运行中锅炉本体、各部件和管道将要产生热膨胀而引起的相对位移，在安装时必须充分考虑到，并在有关安装环节中不要造成限制自由膨胀、相对位移的*端。如在设备及管道安装、燃烧室砌筑等施工时，画出自由端，留够膨胀缝隙等，以保证运行的稳定性。
　　 4．工艺要求
　　 在工艺上要求设备性能好、强度高、安装稳固、端正美观、管路连接正确、检修方便、运行安全可靠、运转正常、振动小、噪声低等。
　　 二、劳动组织及人员配备
　　 锅炉安装工艺复杂、安装周期长、技术性要求高、涉及的工种也较多，这就需要施工队伍要有较强的技术组织和管理班子，以健全和加强施工的领导。一般在施工前，应组成由工程项目负责人、工长、技术员、材料员、机械员、质量安全员等参加的施工领导小组，并按管道工、钳工、焊工、起重工、筑炉工等不同工种，组成不同的专业组或混合班组，其人员数量、技术等级标准等应配置合理，以满足施工需要。组合后的施工领导小组及施工班组，均应分工明确、各尽其责，并且密切配合。合理的劳动组织，对提高施工管理水平，提高工效和降低工程成本是十分重要的。
　　 三、材料及设备的准备
　　 安装工作必须有足够的物质保证，及时供应材料和设备，是正常开展锅炉安装工作的必要条件，否则会因停工待料拖延工期，给甲乙双方造成经济损失。设备、材料的供应应按施工组织设计的相应计划进行，并可按施工进度计划在保证连续施工的情况下，分期分批地供应到现场。
